Song thoát nước composite thăm thu kết hợp
Song thoát nước thăm thu kết hợp composite là dòng sản phẩm tích hợp khe thu nước và nắp thăm kỹ thuật trong cùng một kết cấu. Sản phẩm được chế tạo từ Composite SMC, thiết kế theo BS EN124, cấp tải C250 – 250 kN, phù hợp với hệ thống thoát nước tại vỉa hè, khu dân cư, đường nội bộ, khu công nghiệp và công trình đô thị.
Vật liệu không bị gỉ sét khi thường xuyên tiếp xúc với nước, độ ẩm và môi trường ngoài trời.
Sản phẩm được thiết kế đáp ứng cấp tải C250, phù hợp với các vị trí thuộc phạm vi áp dụng của cấp tải này theo hồ sơ công trình.
Kết cấu vừa đảm nhiệm chức năng thu nước mặt, vừa tạo cửa thăm để kiểm tra và vệ sinh hệ thống thoát nước bên dưới.
Bề mặt được tạo nhám, hỗ trợ tăng độ bám và nâng cao an toàn tại khu vực lắp đặt.
Các quy cách khác nhau về chiều dài, chiều rộng và chiều cao khung giúp phù hợp với nhiều dạng cổ hố ga chữ nhật.
Vật liệu composite giúp giảm tiếng động khi khai thác, đồng thời không có giá trị thu hồi phế liệu cao như kim loại.
TÓM TẮT SẢN PHẨM
Song thoát nước thăm thu kết hợp composite là giải pháp dành cho những công trình cần đồng thời thu nước mặt và bố trí điểm tiếp cận hệ thống thoát nước. Thuộc nhóm song thoát nước composite, sản phẩm kết hợp cả hai chức năng trong một cấu kiện, giúp tối ưu diện tích lắp đặt, giảm số lượng hạng mục và tạo sự đồng bộ cho bề mặt công trình.

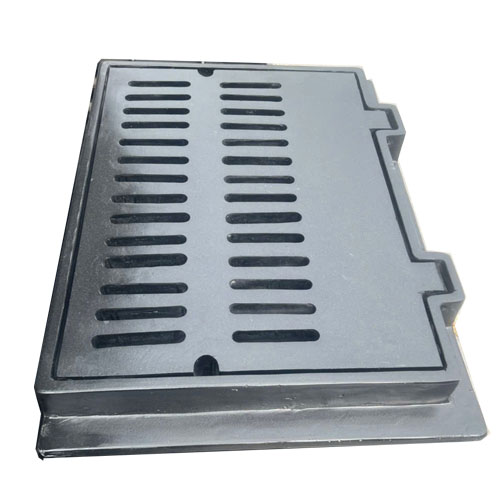

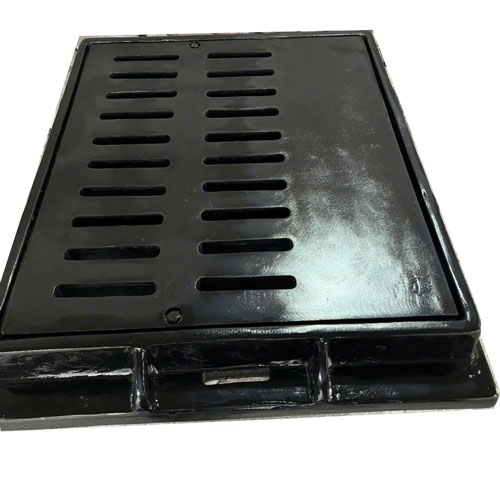

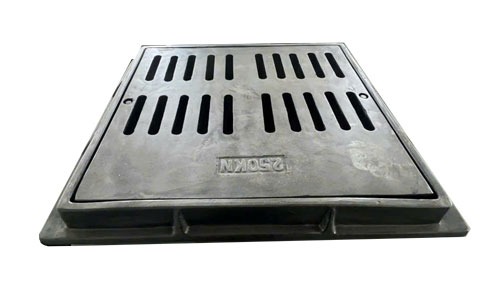

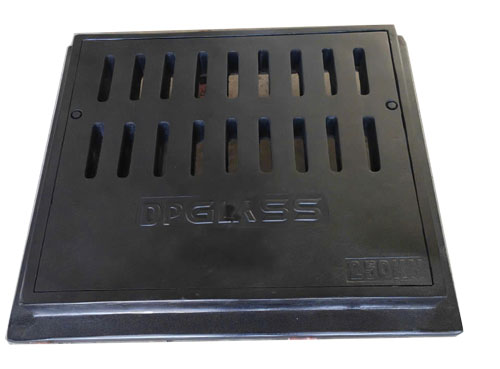

Phần nắp được bố trí các khe thu nước dạng dọc, giúp nước mưa và nước mặt chảy xuống hố thu bên dưới. Khi cần kiểm tra, nạo vét hoặc bảo trì, toàn bộ phần nắp có thể được mở để tiếp cận không gian thông thủy.
Sản phẩm sử dụng Composite SMC có khả năng chống ăn mòn, không bị oxy hóa và phù hợp với môi trường thường xuyên tiếp xúc với nước. Kết cấu composite cũng giúp việc vận chuyển, lắp đặt và tháo mở thuận tiện hơn so với nhiều sản phẩm kim loại có cùng kích thước.
Các bản vẽ bổ sung thể hiện hai cấu hình:
- Loại 900×800×100 mm, tải C250, phù hợp với bệ bê tông hình chữ nhật có cổ hố ga chữ nhật. Phần chân khung đặt trên bệ bê tông có tác dụng định vị và hỗ trợ truyền tải xuống kết cấu.
- Loại 1050×745×120 mm, tải C250, có chiều cao khung lớn hơn và kết cấu mặt bằng khác để phù hợp với yêu cầu lắp đặt riêng của công trình.
Kết hợp với mẫu 920×750×100 mm, Thành An có thể đáp ứng nhiều loại hố thu nước, cổ hố ga và cấu tạo bệ bê tông khác nhau trong các dự án đô thị và công nghiệp.
Vì sao nên lựa chọn dòng sản phẩm này?
- Thu nước và kiểm tra hệ thống trong cùng một sản phẩm.
- Ba quy cách kích thước để lựa chọn.
- Cấp tải C250 – 250 kN.
- Composite không bị gỉ sét.
- Bề mặt nhám hỗ trợ chống trượt.
- Hạn chế tiếng ồn trong quá trình khai thác.
- Thuận tiện tháo mở và bảo trì.
- Có thể sản xuất theo bản vẽ dự án.
Bảng giá tham khảo song thoát nước thăm thu kết hợp composite
| STT | Quy cách sản phẩm | Vật liệu | Cấp tải | Đơn giá tham khảo |
|---|---|---|---|---|
| 1 | Song thoát nước thăm thu kết hợp composite 920×750×100 mm | Composite SMC | C250 – 25 tấn | 3.250.000 VNĐ/bộ |
| 2 | Song thoát nước thăm thu kết hợp composite 900×800×100 mm | Composite SMC | C250 – 25 tấn | 3.450.000 VNĐ/bộ |
| 3 | Song thoát nước thăm thu kết hợp composite 1050×745×120 mm | Composite SMC | C250 – 25 tấn | 3.850.000 VNĐ/bộ |
Lưu ý: Giá song thoát nước thăm thu kết hợp composite phụ thuộc vào kích thước, chiều cao kết cấu, số lượng đặt hàng và yêu cầu kỹ thuật của từng dự án. Để nhận mức giá chính xác, khách hàng vui lòng gửi quy cách, số lượng và địa điểm giao hàng qua trang yêu cầu báo giá để Thành An tư vấn và báo giá nhanh chóng.
THÔNG SỐ KỸ THUẬT
| Tên sản phẩm | Song thoát nước thăm thu kết hợp composite |
| Tiêu chuẩn thiết kế | BS EN124-5:2015 |
| Vật liệu | Composite SMC |
| Kích thước tiêu chuẩn | 920×750×100 mm |
| Kích thước bổ sung 1 | 900×800×100 mm |
| Kích thước bổ sung 2 | 1050×745×120 mm |
| Cấp tải | C250 – 250 kN |
| Màu sắc | Đen hoặc theo yêu cầu |
| Kiểu hố ga | Hình chữ nhật |
| Ứng dụng | Hố thu nước, vỉa hè, đường nội bộ, khu dân cư, khu công nghiệp, công trình đô thị |

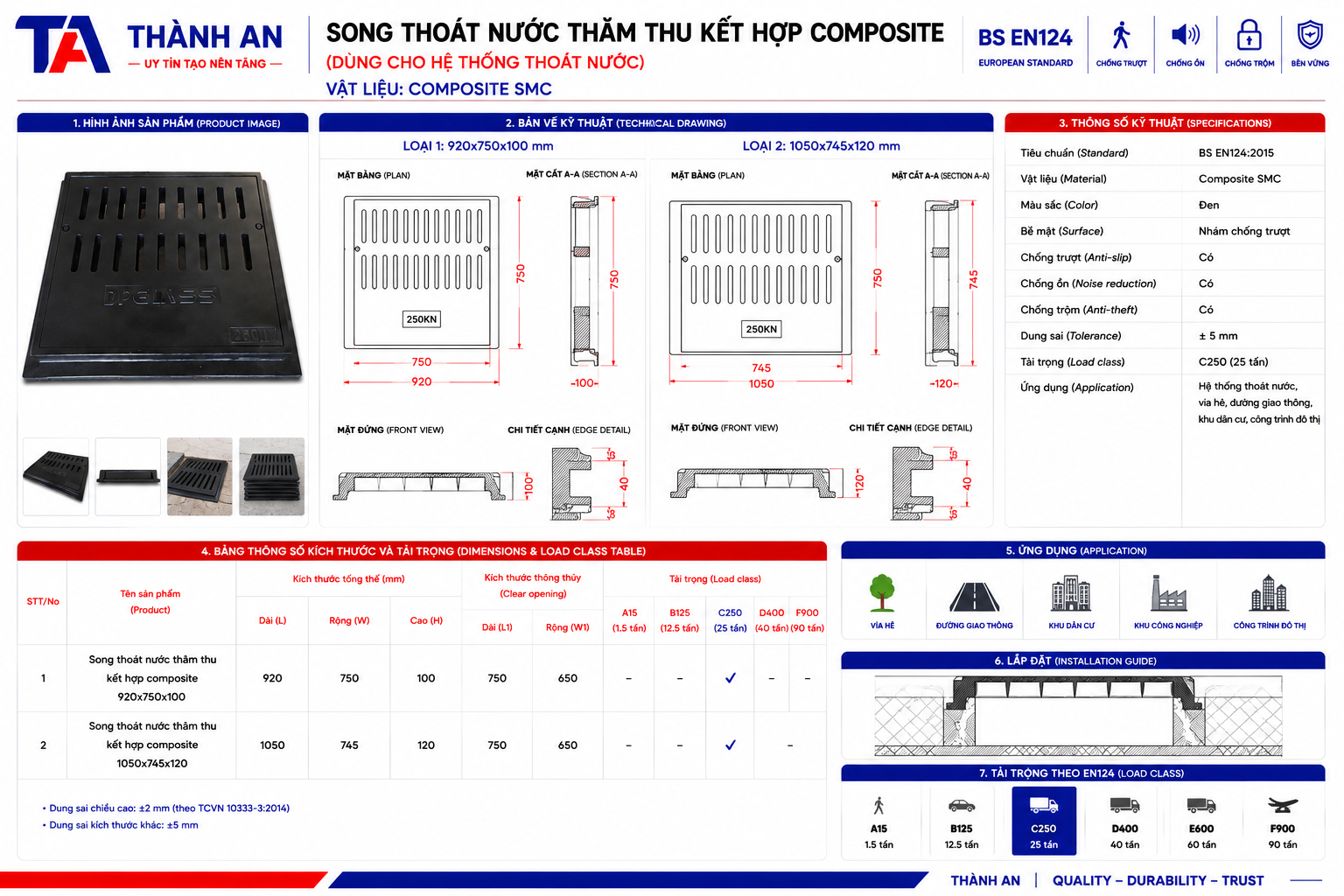

BẢN VẼ KỸ THUẬT (Tham khảo)
KÍCH THƯỚC THAM KHẢO (mm)
| Kích thước khung (AxB) | Kích thước nắp (CxD) | H1 (mm) | H2 (mm) | Tải trọng |
|---|---|---|---|---|
| 920x750mm | 750x650mm | 100mm | 100mm | 250KN |
| 1050x745mm | Theo cổ hố ga và bản vẽ dự án | 120mm | 120mm | 250KN |
| 900x800mm | 750x650mm | 100mm | 100mm | 250KN |
* Kích thước, tải trọng có thể thay đổi theo yêu cầu bản vẽ và thiết kế công trình.
ỨNG DỤNG THỰC TẾ
Vỉa hè và khu vực công cộng
Thu nước tại các vị trí cần kết hợp cửa thăm để vệ sinh hệ thống bên dưới.
Đường nội bộ
Phù hợp với các khu vực thuộc phạm vi áp dụng tải C250 theo hồ sơ thiết kế.
Khu dân cư và khu đô thị
Sử dụng tại hố thu nước, tuyến thoát nước nội khu và các khu vực cần bảo trì định kỳ.
Khu công nghiệp
Composite chống ăn mòn phù hợp với môi trường ẩm, khu sản xuất và hệ thống thoát nước ngoài trời.
Công trình hạ tầng kỹ thuật
Thích hợp với các hố ga hình chữ nhật cần tích hợp thu nước và kiểm tra hệ thống.
ƯU ĐIỂM KỸ THUẬT
Tích hợp hai chức năng
Sản phẩm vừa thu nước mặt, vừa đóng vai trò là nắp thăm kỹ thuật.
Linh hoạt kích thước
Ba quy cách giúp lựa chọn theo ô chờ, cổ hố ga và cao độ bệ bê tông thực tế.
Chống ăn mòn lâu dài
Composite SMC không bị oxy hóa khi tiếp xúc thường xuyên với nước.
Thuận tiện thi công và bảo trì
Trọng lượng và cấu tạo tháo mở phù hợp cho công tác vận chuyển, lắp đặt và vệ sinh hệ thống.
HƯỚNG DẪN LẮP ĐẶT
Đối chiếu đúng quy cách: Xác định rõ sử dụng mẫu 920×750, 900×800 hay 1050×745 mm trước khi thi công ô chờ.
Kiểm tra cổ hố ga: Đo kích thước thông thủy, bệ đỡ và cao độ thực tế để tránh sai lệch khi đặt khung.
Thi công bệ bê tông: Bệ phải phẳng, ổn định và đủ cường độ để đỡ toàn bộ chân khung.
Định vị khung: Đặt khung cân bằng, đúng tim hố và bảo đảm các cạnh tiếp xúc đều với bệ.
Lắp nắp thăm thu: Kiểm tra độ khít, khả năng mở nắp và tình trạng các khe thu nước.
Nghiệm thu: Vệ sinh khe thoát nước, kiểm tra cao độ, độ ổn định và khả năng thu nước trước khi khai thác.
CÁC LỖI THƯỜNG GẶP
TÀI LIỆU KỸ THUẬT
DỰ ÁN ĐÃ SỬ DỤNG
CÂU HỎI THƯỜNG GẶP
YÊU CẦU BÁO GIÁ
Liên hệ Thành An để nhận báo giá cho từng quy cách:
920×750×100 mm – C250
900×800×100 mm – C250
1050×745×120 mm – C250
Khách hàng nên cung cấp số lượng, kích thước ô chờ, bản vẽ hố thu, địa điểm giao hàng và tiến độ cần hàng để nhận báo giá chính xác.
