| TIÊU CHÍ | GANG CẦU | GANG XÁM | COMPOSITE |
|---|---|---|---|
| Khả năng chịu tải | Rất cao | Thấp hơn | Trung bình - cao |
| Độ bền cơ học | Rất tốt | Thấp hơn | Tốt |
| Chống trộm | Thấp hơn | Thấp hơn | Cao |
| Chống ăn mòn | Tốt | Thấp hơn | Rất tốt |
| Giá thành | Cao hơn | Thấp hơn | Tối ưu hơn |
Nắp hố ga Thành An
Đồng hành cùng công trình giao thông trọng điểm
0985 128 009
Tư vấn kỹ thuật 24/7
CHỨNG NHẬN BS EN 124
Phù hợp quy chuẩn châu Âu BS EN 124:2015 & quốc gia TCVN 10333-3:2014
VẬT LIỆU:
Gang cầu FCD500-7 (EN-GJS-500-7)
CHÍNH SÁCH BẢO HÀNH:
24 tháng đối với mọi khuyết tật nứt mỏi vách kết cấu từ nhà sản xuất.
HỖ TRỢ DỰ ÁN 24/7
Đội ngũ kỹ sư giàu kinh nghiệm hỗ trợ bóc tách khối lượng vật tư chính xác từ file CAD.Tóm tắt nhanh
-
Vật liệu: Gang cầu FCD500-7 (EN-GJS-500-7)
-
Tiêu chuẩn: BS EN124:2015, TCVN 10333-3:2014
-
Tải trọng: B125 – D400 (có thể sản xuất đến F900 theo yêu cầu)
-
Ứng dụng: Điện lực, viễn thông, hạ tầng cáp ngầm, khu đô thị, khu công nghiệp
-
An toàn: Bản lề chắc chắn, khóa chuyên dụng chống mở trái phép
NẮP BỂ CÁP THÔNG TIN TIÊU CHUẨN BS EN 124
Nắp bể cáp thông tin Thành An được thiết kế dành riêng cho các hố kỹ thuật chứa cáp viễn thông, cáp điện lực, cáp tín hiệu và hệ thống hạ tầng ngầm. Khác với nắp hố ga thông thường, sản phẩm sử dụng kết cấu nhiều cánh giúp thao tác mở nắp thuận tiện, giảm lực nâng và đảm bảo an toàn trong quá trình bảo trì.

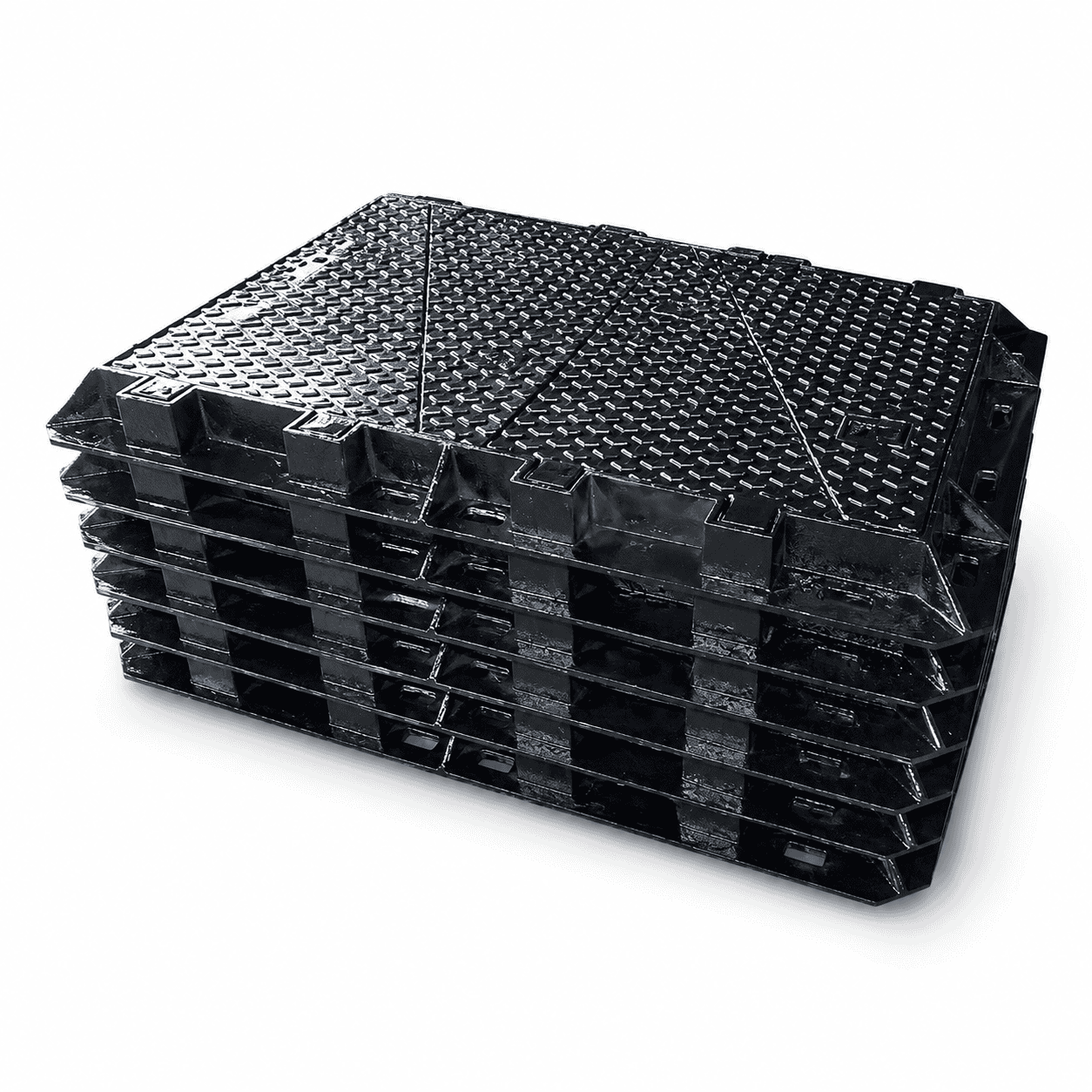

NẮP BỂ CÁP 4 CÁNH GANG CẦU
- Vật liệu: Gang cầu FCD500-7
- Cấu tạo: 04 cánh nắp
- Kết cấu: Khung gang chịu lực + 4 cánh nắp
- Tiêu chuẩn tải trọng: BS EN124
- Cấp tải: B125 – D400

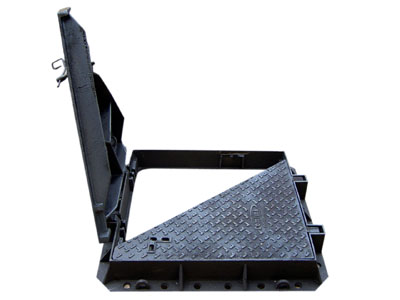

NẮP BỂ CÁP GANG CẦU 2 CÁNH CHỊU TẢI 125-400KN
- Vật liệu: Gang cầu FCD500-7
- Cấu tạo: 02 cánh mở độc lập
- Tiêu chuẩn thiết kế: BS EN124
- Cấp tải: B125 – D400
- Bề mặt: Sơn phủ chống gỉ
SẢN PHẨM CHÍNH
XEM TẤT CẢ →BẢNG GIÁ THAM KHẢO (VND/đơn vị)
| SẢN PHẨM | TẢI TRỌNG | KÍCH THƯỚC | KHOẢNG GIÁ | GHI CHÚ |
|---|---|---|---|---|
| Nắp bể cáp 2 cánh | B125 | 945 × 870 × 80 | 3.500.000 – 4.300.000 | Giá tham khảo, chưa gồm VAT |
| Nắp bể cáp 2 cánh | B125 | 910 × 950 × 100 | 3.800.000 – 4.800.000 | Giá tham khảo, chưa gồm VAT |
| Nắp bể cáp 2 cánh | C250 | 800 × 800 | 4.800.000 – 6.200.000 | Giá tham khảo, chưa gồm VAT |
| Nắp bể cáp 2 cánh | D400 | 900 × 900 | 6.500.000 – 8.500.000 | Giá tham khảo, chưa gồm VAT |
| Nắp bể cáp 4 cánh | B125 | 1255 × 884 × 80 | 4.300.000 – 5.500.000 | Giá tham khảo, chưa gồm VAT |
| Nắp bể cáp 4 cánh | D400 | 1450 × 1250 | 8.500.000 – 12.500.000 | Giá tham khảo, chưa gồm VAT |
| Nắp bể cáp 6 cánh | D400 | 2415 × 950 × 100 | 15.000.000 – 22.000.000 | Giá tham khảo, chưa gồm VAT |
SO SÁNH VẬT LIỆU
❯ỨNG DỤNG THỰC TẾ
❯
Hệ thống điện lực
Hệ thống viễn thông
Khu đô thị và hạ tầng kỹ thuật
Khu công nghiệp và nhà máy
Hạ Tầng Cảng Biển Logistics, Cảng Hàng
Đường Giao Thông Cao Tốc
TIÊU CHUẨN KỸ THUẬT
❯BS EN124:2015
- Đúc theo tiêu chuẩn Châu Âu EN124:2015
- Kiểm định tải trọng tại phòng thí nghiệm độc lập
- Độ bền cao, chống mài mòn, chống trượt
- Độ bền kéo: >= 500 MPa
- Nhiệt độ làm việc: -20 độ C đến 200 độ C
- Tuổi thọ: Trên 50 năm
PHÂN LOẠI TẢI TRỌNG
❯| CẤP TẢI | KÝ HIỆU | TẢI TRỌNG THỬ NGHIỆM | ỨNG DỤNG |
|---|---|---|---|
| A15 | A15 | 15 KN (~1.5 tấn) | Khu vực đi bộ, công viên |
| B125 | B125 | 125 KN (~12.5 tấn) | Vỉa hè, lối đi bộ, bãi đỗ xe |
| C250 | C250 | 250 KN (~25 tấn) | Mép đường, lề đường |
| D400 | D400 | 400 KN (~40 tấn) | Đường giao thông, quốc lộ |
| E600 | E600 | 600 KN (~60 tấn) | Khu công nghiệp, cảng biển |
| F900 | F900 | 900 KN (~90 tấn) | Sân bay, khu vực chịu tải lớn |
THÔNG SỐ KÍCH THƯỚC THAM KHẢO (mm)
Nắp bể cáp 4 cánh
| Kích thước khung ngoài | Kích thước trong | Chiều cao | Ghi chú |
|---|---|---|---|
| 1660x950mm | 1500x750mm | 100mm | Theo bản vẽ |
Nắp bể cáp 2 cánh
| Kích thước ngoài | Kích thước trong | Cao | Ghi chú |
|---|---|---|---|
| 910x950mm | 750x750mm | 100 | Theo bản vẽ |
Xem bảng kích thước chi tiết
Lưu ý:
- Giá trên chỉ mang tính chất tham khảo.
- Giá thực tế phụ thuộc tải trọng, kích thước
- Vật liệu, số lượng và yêu cầu kỹ thuật.
- Liên hệ Thành An để nhận báo giá chính xác cho dự án của bạn.
KIẾN THỨC & HƯỚNG DẪN
Vì Sao Nắp Hố Ga Bị Vỡ? 10 Nguyên Nhân Phổ Biến Và Cách Phòng Tránh
Hố Ga Kỹ Thuật Là Gì? Cấu Tạo, Phân Loại Và Ứng Dụng Thực Tế
Hố Ga Là Gì? Cấu Tạo, Phân Loại, Chức Năng Và Tiêu Chuẩn Thiết Kế
XEM TẤT CẢ BÀI VIẾT →
FAQ - CÂU HỎI THƯỜNG GẶP
Tại sao nắp bể cáp thông tin Thành An lại thiết kế dạng các cánh tam giác cài lên nhau và lực nâng thực tế là bao nhiêu ?
Thiết kế cánh tam giác có bản lề cho phép tối ưu hóa sơ đồ phân bổ ứng suất cơ học. Hệ thống các cánh nắp được sắp xếp theo thứ tự nghiêm ngặt, cánh này cài lên cánh kia giúp cố định kết cấu và tăng cường độ khít. Cơ chế hình học tam giác kết hợp với gân tăng cứng mặt dưới giúp giảm trọng lượng thô của từng cánh riêng lẻ, khống chế lực nâng cánh khi bảo trì hiện trường luôn ở mức cực hạn dưới 300N. Nhờ đó, chỉ cần một nhân công kỹ thuật là có thể dễ dàng lật mở bóc dỡ từng cánh để thao tra kéo cáp mà không lo rủi ro tai nạn sập nắp hầm.
Góc mở tối đa của cánh tam giác là bao nhiêu độ và có thể tháo rời hoàn toàn cánh ra khỏi vành khung không ?
Hệ khớp bản lề ngầm gá chìm cơ khí của nắp bể cáp Thành An sở hữu độ mở cửa nắp lên tới 105 độ. Thiết kế này tích hợp vị trí mở cánh an toàn cố định tại góc 90 độ, ngăn cánh bị sập tự do ngoài ý muốn trong quá trình công nhân đang thao tác bên dưới hố cáp viễn thông. Đặc biệt, tại đúng góc độ hình học 90 độ này, kỹ thuật viên hoàn toàn có thể nhấc bóc dỡ và tháo rời độc lập từng cánh nắp ra khỏi vành khung bao để giải phóng toàn bộ không gian miệng hố, phục vụ các công tác hạ ngầm cấu kiện siêu trường siêu trọng
V vành khung bao của nắp bể cáp Thành An có cần gia công cơ khí không và biện pháp neo giữ xuống cổ ga bê tông như thế nào ?
Phần vành khung bao ngoài của nắp bể cáp Thành An được đúc liền khối hoàn toàn, không qua gia công cơ khí cắt gọt nhằm giữ nguyên vẹn màng da đúc bảo vệ và cấu trúc mạng tinh thể chịu lực cốt lõi của gang cầu GC 500-7. Trên vành khung được đúc tích hợp sẵn các quai móc chịu lực chuyên dụng. Khi thi công hiện trường, vành khung này sẽ được đặt trực tiếp và bắt liền, cố định chặt chẽ chôn chìm xuống khối dầm bê tông miệng hố cáp ngầm. Biện pháp neo xích này giúp triệt tiêu hoàn toàn các lực xô ngang, phanh gấp của phương tiện tải trọng lớn, bảo vệ mép nhựa đường asphalt xung quanh không bị rạn nứt.
Hệ thống khóa bảo vệ của nắp bể hè đường bưu điện vận hành theo cơ chế nào để phòng chống mất cắp ?
Nhằm loại bỏ 100% rủi ro cạy phá, mất cắp cấu kiện thô tại các tuyến hạ tầng đô thị mở, nắp bể cáp Thành An được trang bị hệ thống khóa bảo vệ an toàn chuyên dụng độc quyền. Cơ chế an toàn vận hành bằng kiểu loại khóa ngang, phối hợp hệ chìa cơ khí chĩa ngầm chuyên dụng. Cấu trúc này khóa chặt toàn bộ hệ cánh tam giác vào vành khung đúc liền chôn bê tông. Kẻ gian hoàn toàn không thể sử dụng xà beng, dụng cụ bẩy thông thường để cạy mở từ bên ngoài, bảo vệ an toàn tuyệt đối cho mạng lưới cáp quang, sợi ngầm kỹ thuật bên dưới
