Hố Ga Kỹ Thuật Là Gì? Cấu Tạo, Phân Loại Và Ứng Dụng Thực Tế
Hố ga kỹ thuật (Technical Manhole / Bể cáp kỹ thuật) là công trình ngầm hạ tầng được xây dựng nhằm chứa đựng, bảo vệ, rẽ nhánh và tạo không gian thao tác cho các hệ thống đường ống, tuyến cáp ngầm (điện lực, viễn thông, chiếu sáng, cấp nước). Công trình giúp tối ưu hóa không gian ngầm đô thị, giúp kỹ sư dễ dàng kiểm tra, kéo cáp và sửa chữa mà không cần đào phá mặt đường.
Khác với hố ga thoát nước mưa thông thường, hố ga kỹ thuật yêu cầu tính khô ráo, cách điện, chống ngấm nước ngầm và sử dụng hệ thống nắp bể cáp chuyên dụng chịu tải trọng cao theo tiêu chuẩn BS EN 124 hoặc TCVN 10333.
Trong xu hướng “ngầm hóa” hạ tầng kỹ thuật tại các khu đô thị thông minh, khu công nghiệp và tuyến giao thông hiện đại, hố ga kỹ thuật đóng vai trò là “trạm trung chuyển ngầm” bảo vệ toàn bộ mạng lưới năng lượng và thông tin liên lạc. Vậy hố ga kỹ thuật là gì? Cấu tạo, phân loại và tiêu chuẩn thiết kế ra sao? Bài viết dưới đây sẽ phân tích toàn diện dưới góc nhìn của kỹ sư hạ tầng.
PHẦN 1: TỔNG QUAN VÀ PHÂN BIỆT HỐ GA KỸ THUẬT
1. Hố ga kỹ thuật là gì?
Hố ga kỹ thuật (hay còn gọi là bể cáp kỹ thuật, hố ga cáp ngầm) là công trình bê tông ngầm được xây dựng tại các vị trí giao cắt, chuyển hướng, rẽ nhánh hoặc bố trí định kỳ trên tuyến kỹ thuật ngầm. Công trình tạo không gian khô ráo, an toàn để bảo vệ các đường ống dẫn, tuyến cáp điện lực, cáp viễn thông, đồng thời giúp kỹ sư tiếp cận kiểm tra, đấu nối măng-sông, kéo cáp hoặc thay thế thiết bị mà không cần đào xới bề mặt giao thông.
2. So sánh Hố ga kỹ thuật và Hố ga thoát nước
Nhiều người thường nhầm lẫn giữa hai công trình này do đều nằm ngầm dưới mặt đường. Tuy nhiên, chức năng và yêu cầu kỹ thuật của chúng hoàn toàn khác biệt:
| Tiêu chí so sánh | Hố ga kỹ thuật (Bể cáp ngầm) | Hố ga thoát nước |
|---|---|---|
| Chức năng chính | Chứa đựng, bảo vệ, kéo cáp điện, viễn thông, lắp van cấp nước. | Thu gom, lắng cặn bùn cát và dẫn chảy nước mưa/nước thải. Tìm hiểu chi tiết tại bài Hố ga là gì. |
| Môi trường bên trong | Khô ráo hoặc bán khô, yêu cầu chống ngấm nước ngầm tuyệt đối. | Thường xuyên ngập nước, đáy có hố đọng bùn và dòng chảy liên tục. |
| Trang bị nội thất | Giá đỡ cáp mạ kẽm, xà xách cáp, móc kéo cáp, hố thu nước đọng Sump Pit. | Thân trống, có định hình máng chảy bê tông dưới đáy. |
| Loại nắp che đậy | Sử dụng nắp bể cáp 2-4-6 cánh mở kín nước, có khóa chống trộm ngầm. | Sử dụng nắp hố ga gang hoặc nắp composite có lỗ thoát khí/thu nước. |
3. Phạm vi ứng dụng thực tế
Hố ga kỹ thuật là hạng mục bắt buộc tại hầu hết các dự án hạ tầng hiện đại:
- Khu đô thị mới, khu dân cư thông minh ngầm hóa 100% mạng lưới cáp.
- Đường giao thông đô thị, quốc lộ, cao tốc, đường lăn sân bay và cảng biển.
- Khu công nghiệp, khu chế xuất, trung tâm dữ liệu (Data Center), nhà máy sản xuất.
- Trung tâm thương mại, bệnh viện, trường học và hạ tầng điện lực/viễn thông quốc gia.
PHẦN 2: CẤU TẠO CHI TIẾT VÀ PHÂN LOẠI HỐ GA KỸ THUẬT

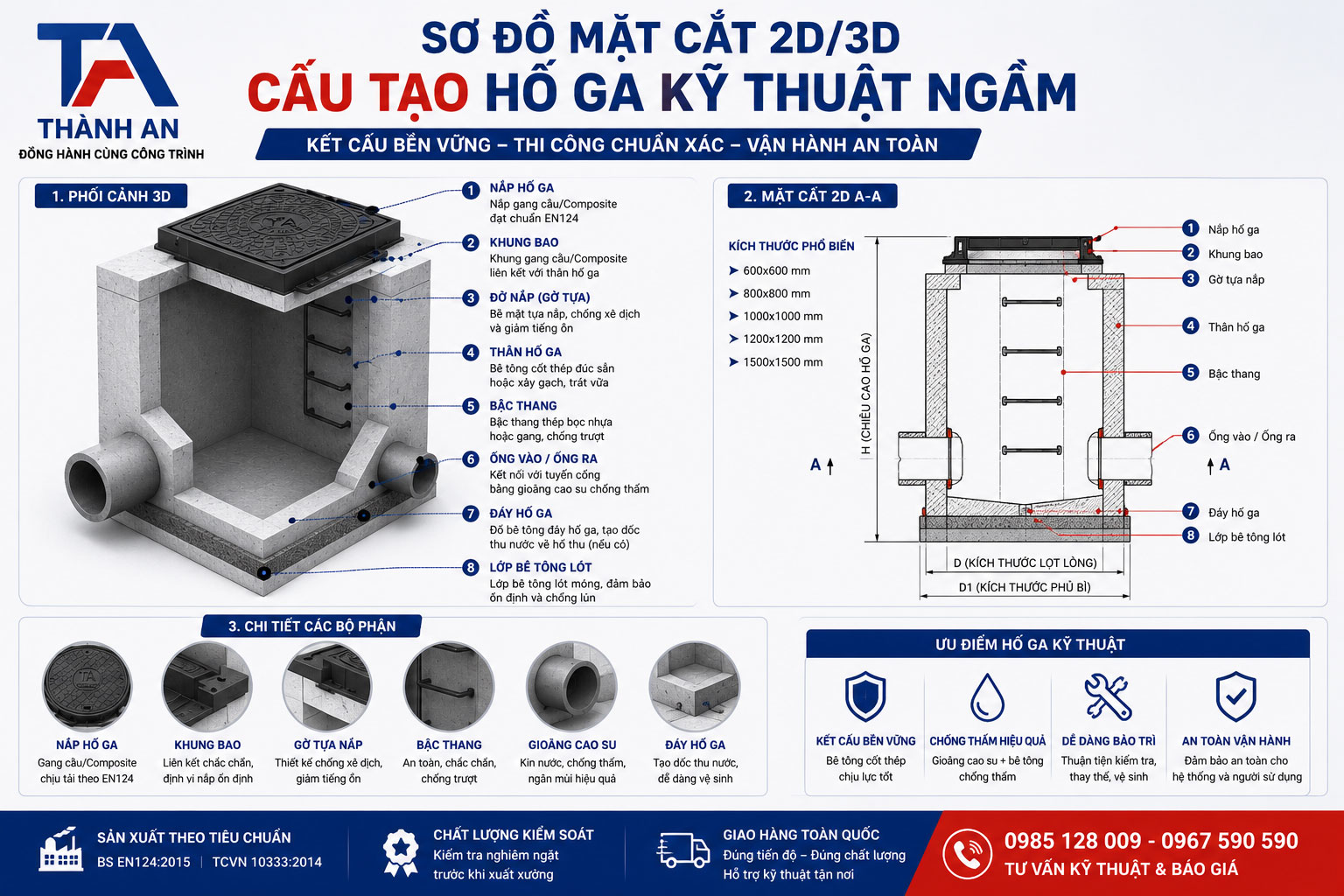

1. Cấu tạo 5 khối của một hố ga ngầm tiêu chuẩn
Một hố ga kỹ thuật bê tông cốt thép hoàn chỉnh được cấu thành từ 5 khối chức năng liên hoàn:
- Khung và Nắp đậy (Top Frame & Cover): Bộ phận lộ thiên trên mặt đường. Sử dụng nắp bể cáp hoặc nắp ga bằng gang cầu/composite chịu lực nén cán trực tiếp của phương tiện giao thông.
- Cổ hố ga (Adjusting Neck): Đoạn bê tông chèn giữa thân hố và khung nắp, giúp điều chỉnh cao độ nắp ga bằng 100 cao độ mặt đường asphalt hoặc vỉa hè hoàn thiện.
- Thân hố ga (Manhole Body): Kết cấu khối hộp chữ nhật hoặc hình trụ bằng bê tông cốt thép (đúc sẵn hoặc đổ tại chỗ). Vách hố được chừa sẵn các lỗ chờ (Duct) để luồn ống nhựa gân sóng HDPE cắm xuyên qua.
- Đáy hố & Hố thu nước nhỏ (Sump Pit): Đáy bê tông được làm dốc về một góc có hố thu nước đọng nhỏ (300×300 x300 mm). Khi có nước ngấm vào, kỹ thuật viên chỉ cần thả máy bơm chìm nhỏ vào hố này để hút cạn nước trước khi thao tác.
- Hệ thống phụ kiện kim loại ngầm: Bao gồm xà xách cáp, giá đỡ cáp mạ kẽm nhúng nóng, móc kéo cáp (dùng móc pa-năng kéo cáp trọng lượng lớn), thang leo và dây tiếp địa chống sét.
2. Phân loại Hố ga kỹ thuật theo chức năng chuyên ngành
A. Hố ga kỹ thuật điện lực (Electrical Manhole)
Chuyên dùng chứa đựng cáp điện trung thế, hạ thế, trạm biến áp ngầm và hệ thống chiếu sáng. Yêu cầu vách bê tông trát kỹ cách ẩm, trang bị hệ thống tiếp địa an toàn và giá đỡ cáp chịu tải nặng.
B. Hố ga kỹ thuật viễn thông (Telecom Manhole / Bể cáp)
Chuyên dùng quản lý tuyến cáp quang, cáp đồng, măng-sông nối cáp của các nhà mạng viễn thông. Bể cáp thường phân loại theo số lượng cánh nắp mở: Bể cáp 2 cánh, Bể cáp 4 cánh, Bể cáp 6 cánh.
C. Hố ga kỹ thuật cấp nước & Điều khiển (Water Valve Box)
Bố trí ngầm các cụm van cổng, van giảm áp, van xả khí và đồng hồ đo lưu lượng nước sạch đô thị/KCN.
D. Hố ga kỹ thuật đa năng (Combined Technical Manhole)
Mô hình hạ tầng hiện đại tích hợp chung cả cáp điện, viễn thông, cáp tín hiệu camera và cảm biến đô thị thông minh trong cùng một không gian ngầm có vách ngăn cách ly an toàn.
3. Các loại vật liệu đúc nắp hố ga kỹ thuật phổ biến
Việc lựa chọn vật liệu che đậy hố ga kỹ thuật phụ thuộc vào vị trí lắp đặt và tải trọng giao thông:
- Nắp bằng Gang cầu FCD500-7: Khả năng chịu lực nén và chống va đập cực cao (Cấp tải D400 – E600). Phù hợp cho lòng đường KCN, quốc lộ, bãi đỗ xe tải nặng. Tra cứu đặc tính tại bài Gang cầu là gì.
- Nắp bằng nhựa Composite SMC: Trọng lượng nhẹ, chống ăn mòn hóa chất/nước mặn tuyệt đối, cách điện và chống mất cắp 100% do không có giá trị thu hồi phế liệu. Rất thích hợp cho vỉa hè, khu đô thị, công viên, trạm điện. Tra cứu đặc tính tại bài Composite là gì.
- Nắp Inox 304 lát gạch: Dùng cho khu vực trong nhà, trung tâm thương mại, quảng trường yêu cầu tính thẩm mỹ giấu nắp cao.
PHẦN 3: VAI TRÒ, TIÊU CHUẨN THIẾT KẾ VÀ FAQ B2B
1. Vai trò chiến lược trong vận hành hạ tầng đô thị
- Bảo vệ cáp ngầm khỏi tác động cơ học: Cách ly tuyến cáp khỏi tải trọng đè nén của xe cộ, xói mòn địa chất và độ ẩm ngầm.
- Tối ưu hóa chi phí bảo trì: Giúp kỹ sư kiểm tra, đo đạc, thông tắc tuyến cáp nhanh chóng mà không cần thi công đào phá mặt đường gây ùn tắc giao thông.
- Nâng cao mỹ quan đô thị: Xóa bỏ triệt để tình trạng “mạng nhện” cáp treo mất an toàn trên không.
2. Quy chuẩn kỹ thuật thiết kế & Bảng cấp tải trọng BS EN 124
Thiết kế hố ga kỹ thuật bắt buộc tuân thủ QCVN 07-3:2016/BXD (Công trình hạ tầng kỹ thuật hào và tuyến cáp ngầm) và tiêu chuẩn phân cấp tải trọng Châu Âu BS EN 124:
| Vị trí lắp đặt hố ga kỹ thuật | Cấp tải trọng tiêu chuẩn | Loại nắp đậy khuyến nghị sử dụng |
|---|---|---|
| Vỉa hè, công viên, khu dân cư | Cấp A15 – B125 (12.5 Tấn) | Nắp bể cáp nắp hố ga composite hoặc Gang cầu 2 cánh/4 cánh. |
| Lề đường, bãi đỗ xe con KCN | Cấp C250 (25 Tấn) | Nắp bể cáp khung dương gang cầu gân tăng cứng. |
| Lòng đường KCN, tuyến đường xe tải nặng | Cấp D400 (40 Tấn) | Nắp bể cáp Gang cầu FCD500-7 có khóa chốt ngang và gioăng EPDM. |
| Cảng biển, bến container, sân bay | Cấp E600 – F900 (60 – 90 Tấn) | Nắp ga đúc gang cầu khối lượng lớn đúc theo bản vẽ CAD riêng. |
3. Tiêu chí chọn nhà cung cấp & Gia công theo bản vẽ CAD
Đối với các dự án hạ tầng lớn, đơn vị vật tư cần hỗ trợ bóc tách hồ sơ thiết kế, cung cấp đầy đủ bản vẽ CAD chi tiết nắp hố ga kỹ thuật (kích thước phủ bì khung, kích thước thông thủy, vị trí bản lề ngầm, gioăng cao su EPDM) và chứng chỉ chất lượng xuất xưởng CO/CQ, ISO 9001:2015, kết quả thử nén QUATEST.
4. Câu Hỏi Thường Gặp (FAQ)
1. Hố ga kỹ thuật có phải là hố ga thoát nước không?
Không. Hố ga kỹ thuật dùng để chứa đựng và bảo vệ tuyến cáp điện, viễn thông, đường ống cấp nước. Trong khi đó, hố ga thoát nước có nhiệm vụ thu gom và dẫn chảy nước mưa, nước thải.
2. Bao lâu nên kiểm tra, bảo trì hố ga kỹ thuật một lần?
Khuyến nghị định kỳ từ 6 – 12 tháng/lần để phát hiện sớm các dấu hiệu đọng nước ngầm, mòn gioăng giảm chấn, hỏng giá đỡ cáp hoặc sụt lún cổ ga.
3. Có thể gia công nắp hố ga kỹ thuật theo bản vẽ CAD riêng không?
Có. Nhà máy đúc Thành An nhận gia công đúc nắp bể cáp và nắp hố ga kỹ thuật theo mọi kích thước phủ bì/thông thủy, kiểu khung âm/dương và tải trọng yêu cầu của bản vẽ dự án.
4. Đơn vị nào sản xuất nắp hố ga kỹ thuật uy tín tại Việt Nam?
Công ty TNHH TM và Đầu Tư Thành An là đơn vị sản xuất trực tiếp các dòng nắp bể cáp viễn thông 2-4-6 cánh, nắp hố ga kỹ thuật bằng gang cầu và composite đạt chuẩn BS EN 124. Quý khách hàng/nhà thầu có thể liên hệ Hotline 0985 128 009 hoặc xem chi tiết tại danh mục báo giá nắp hố ga đúc xuất xưởng.
