Nắp hố ga composite kích thước 900x900mm

Thông số kỹ thuật nắp hố ga composite kích thước 900x900mm tiêu chuẩn BS EN 124-5:2015. Tải bản vẽ kỹ thuật CAD và nhận phương án báo giá nắp ga composite 900x900mm trực tiếp từ hệ thống phân xưởng chế tạo công nghệ cao của Thành An.

THÔNG SỐ KỸ THUẬT NỔI BẬT

Trong các dự án thiết kế hạ tầng kỹ thuật đô thị, khu dân cư và đặc biệt là các công trình yêu cầu tính thẩm mỹ cao, các giải pháp sử dụng nắp hố ga bằng vật liệu composite cốt sợi thủy tinh đang dần thay thế các cấu kiện gang xám truyền thống. Với đặc tính trọng lượng mỏng nhẹ, khả năng kháng ăn mòn hóa chất vượt trội và cơ chế chống trộm triệt để, dòng sản phẩm nắp hố ga hình khối vuông phủ bì kích thước 900x900mm nắp tròn được ứng dụng rộng rãi tại các hệ thống hào kỹ thuật, hầm cáp ngầm bưu điện hoặc ga thu nước vỉa hè. Bài viết này cung cấp toàn bộ hồ sơ kỹ thuật chi tiết và cấu kiện composite 900x900mm được tổng hợp trực tiếp từ phân xưởng chế tạo công nghệ cao.

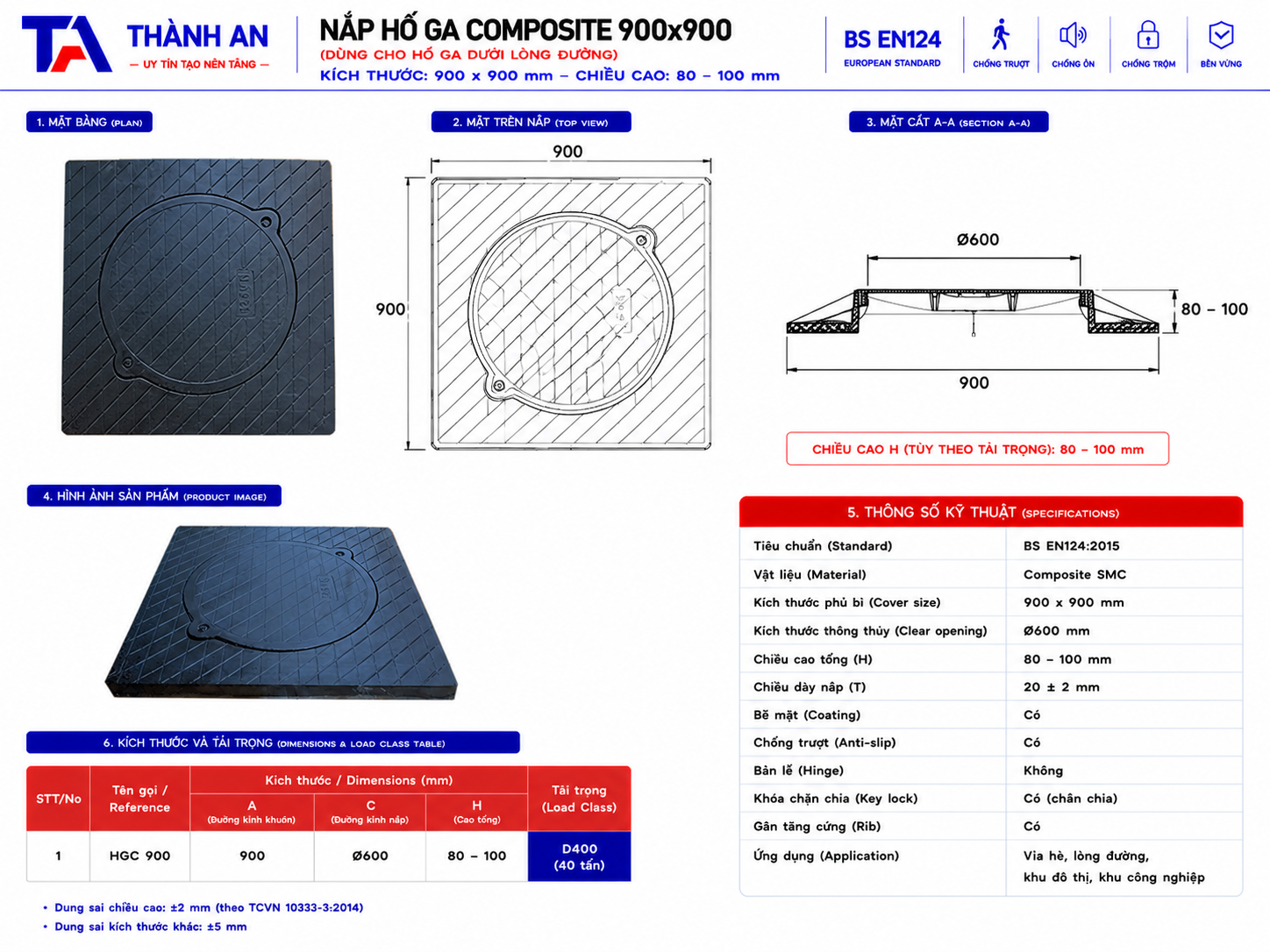

Nắp hố ga composite kích thước 900x900mm là cấu kiện hạ tầng kỹ thuật chuyên dụng được sản xuất bằng công nghệ ép nóng thủy lực SMC áp lực cao đạt quy chuẩn chất lượng châu Âu BS EN 124-5:2015. Sản phẩm sở hữu thiết kế khung bao ngoài vuông 900x900mm, ăn khớp hoàn hảo với cổ hố ga bê tông xây thô có kích thước thông thủy lọt lòng đường kính 650mm hoặc 700mm. Với kết cấu gia cường từ sợi thủy tinh JUSHI và nhựa nền Polyester 1079, cấu kiện đáp ứng đa dạng cấp tải trọng từ B125 (12,5 tấn) đến D400 (40 tấn), chuyên dụng cho khuôn viên đô thị, vỉa hè và khu công nghiệp.

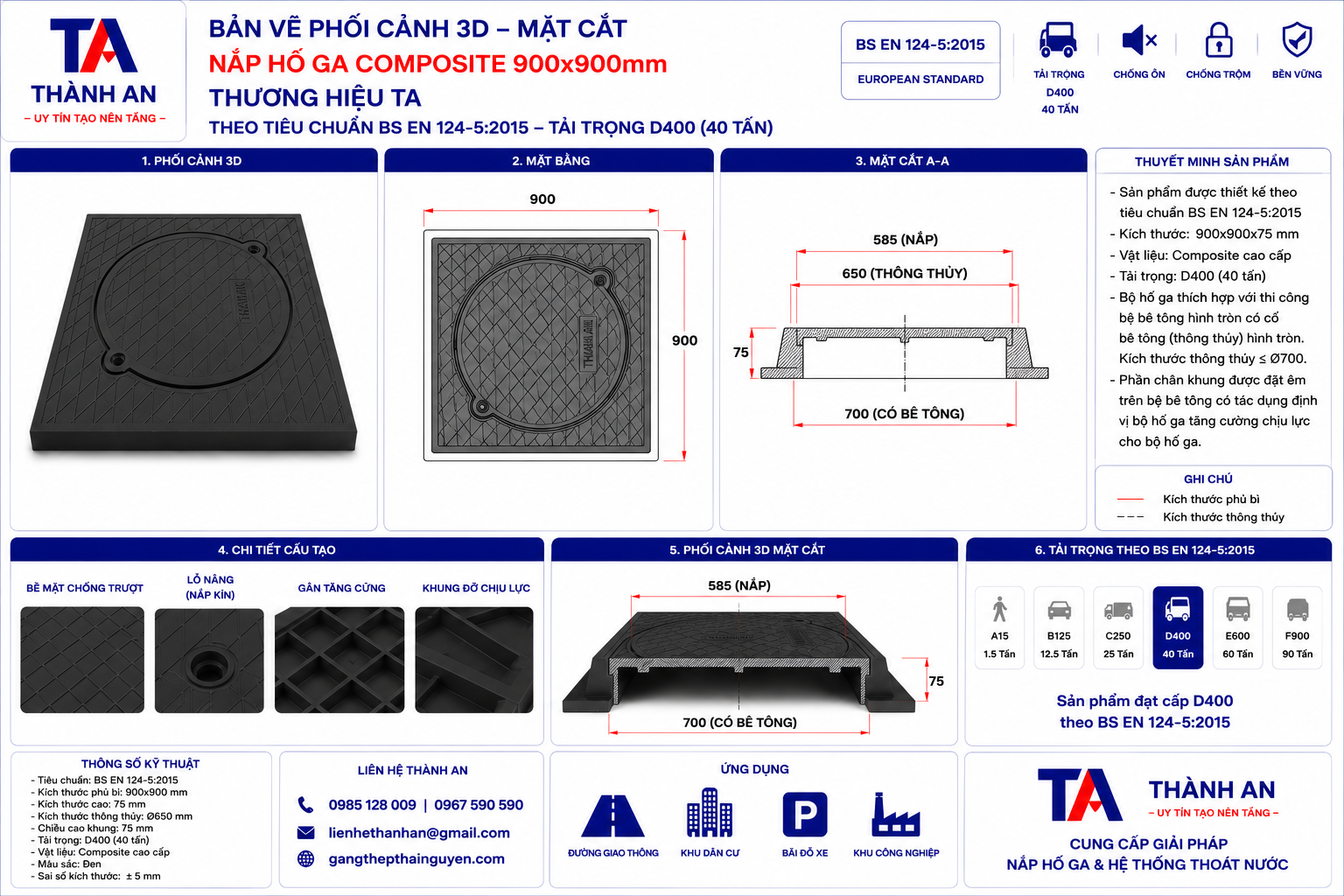

Sự kết hợp giữa hình khối vuông bên ngoài và cánh nắp tròn bên trong mang lại giải pháp thi công gá đặt dễ dàng ăn khớp với các block bê tông xây thô vuông, trong khi vẫn duy trì làn thông thủy hình tròn tối ưu dòng chảy hoặc khoảng không gian bốc dỡ bảo trì hầm cáp kỹ thuật. Bám sát bản vẽ biện pháp thi công, phần vành tiếp xúc chân ngầm bệ tỳ của khung bao 900x900mm lên bệ bê tông yêu cầu khoảng biên độ tối thiểu đạt rộng 75mm để đảm bảo lực phân phối tĩnh được truyền tải đồng đều, ngăn chặn hiện tượng tập trung ứng suất cắt gây nứt vỡ cổ ga.

Mặt dưới của cánh nắp tròn được thiết kế mạng lưới gân tăng cứng bằng nhựa composite SMC nguyên khối dày dặn, đúc ép đối xứng tâm nhằm triệt tiêu mô-men xoắn uốn khi có phương tiện giao thông đè bánh qua. Để phục vụ các use-case tại hành lang bộ hành nội khu chung cư, vành khung ngoài cao 75mm – 100mm được tích hợp hệ thống bắt vít neo cấy râu thép liên kết trực tiếp với dầm bê tông đầm chặt. Cơ chế gá thật này giữ cấu kiện hoàn toàn đứng yên dưới mọi tác động xô dịch ngoại lực. Đồng thời cấu trúc khóa ngàm bản lề gá cơ khí ngăn chặn triệt để rủi ro mất cắp vật tư, một bài toán nan giải tại các dự án đô thị mở hiện nay.

CÔNG NGHỆ ÉP NÓNG THỦY LỰC SMC TẠI NHÀ MÁY THÀNH AN

Để đạt được độ bền cơ học cao, chịu ứng suất mỏi bền bỉ theo thời gian và bề mặt hoa văn mịn màng chống trơn trượt, phân xưởng Composite Hưng Yên công suất 2.000 tấn/năm của Thành An ứng dụng công nghệ ép nóng áp lực cao SMC (Sheet Molding Compound) hiện đại.

Quy trình phối liệu keo nền sử dụng dòng nhựa Polyester mã hiệu 1079 tinh khiết nhập khẩu chính ngạch từ Taizhou Tianrun, phối hợp cùng chất xúc tác đông rắn hữu cơ Butanox của hãng PT Kawaguchi Kimia Indonesia và phụ gia kháng tia cực tím UV chịu nhiệt. Hệ thống xương tăng cứng chịu uốn cơ năng được đan dệt dày đặc từ các lớp thảm sợi thủy tinh cắt ngắn JUSHI toàn cầu đa hướng phối hợp vải sợi thô cường lực cao mã hiệu EWR800 mật độ phần tử đạt 2400 Tex.

Tổ hợp phối liệu thực tế sau khi xếp lớp vào lòng khuôn thép biên dạng lớn gia nhiệt sẽ được các xi lanh thủy lực công suất từ 500 đến hơn 1.200 tấn dồn ép nén cực hạn. Dưới tác động đồng thời của nhiệt độ đông rắn và áp lực cơ học, keo nhựa 1079 thẩm thấu kín 100% vào các phân tử sợi thủy tinh JUSHI, hóa rắn tạo thành một khối liên kết nội phần tử khít tuyệt đối. Do đó, cấu kiện thành phẩm hoàn toàn kháng hóa chất ăn mòn, triệt tiêu bọt khí nội quan và không bị bong tách các lớp vách khuôn khi vận hành lâu năm.

CHỨNG CHỈ CHẤT LƯỢNG KIỂM ĐỊNH HỢP CHUẨN BS EN 124-5:2015

Sản phẩm nắp hố ga composite nhãn hiệu TA của Thành An vượt qua toàn bộ các bài kiểm tra áp lực phá hủy lâm sàng nghiêm ngặt tại Trung tâm Kỹ thuật Tiêu chuẩn Đo lường Chất lượng 3 (QUATEST 3). Bám sát quy trình gia tải cơ học của tiêu chuẩn châu Âu BS EN 124-5:2015, mẫu nắp hoàn thiện quy cách size 900x900mm được đặt lên bệ thử giả cơ học, gia tải tĩnh thông qua tấm ép khối Block hình học đường kính 250mm đặt chính tâm nắp. Hệ thống kích thủy lực tiến hành ép lực nén tĩnh 5 lần liên tục đạt 2/3 tải trọng danh định và giữ tải tĩnh ổn định ở mức lực 125 kN (tương đương 12,5 Tấn cho cấp B125), 250 kN (25 Tấn cho cấp C250) hoặc 400 kN (40 Tấn cho cấp D400) liên tục trong thời gian 30 giây.

Báo cáo kết quả thí nghiệm thực tế ghi nhận các chỉ số vàng cơ học:

• Cấu kiện hoàn toàn giữ nguyên vẹn kết cấu hình học, không sứt mẻ gờ rãnh, không nứt mỏi xương chịu lực, đạt chuẩn nghiệm thu ngoại quan tối cao (Không hư hại).
• Chỉ số đo biến dạng dư thực tế (permanent set) sau khi xả tải tĩnh ổn định đạt biên độ siêu tối ưu chỉ từ 0,5 mm đến 0,8 mm. Chỉ số này nằm sâu dưới ngưỡng giới hạn phá hủy cho phép 2,1mm của tiêu chuẩn châu Âu, bảo chứng an toàn tuyệt đối cho công tác nghiệm thu hoàn công dự án hạ tầng thoát nước.

BẢNG GIÁ CHI TIẾT SẢN PHẨM (Giá đã gồm thuế VAT 10% – Áp dụng năm 2026)
