Kích Thước Nắp Hố Ga Phổ Biến Theo Công Trình

Kích thước nắp hố ga không chỉ là chiều dài và chiều rộng ghi trên tên sản phẩm. Khi lựa chọn hoặc đặt hàng, nhà thầu cần phân biệt rõ kích thước thông thủy, kích thước tấm nắp, kích thước phủ bì khung, chiều cao khung và kích thước ô chờ bê tông.

Các cỡ như 600×600, 800×800, 850×850, 900×900 hoặc 1000×1000 mm được sử dụng khá phổ biến trong công trình dân dụng, đô thị, khu công nghiệp và giao thông. Tuy nhiên, cùng một tên gọi 900×900 mm, mỗi nhà sản xuất có thể đang nói đến một vị trí đo khác nhau. Nếu không kiểm tra bản vẽ, sản phẩm giao đến có thể không lắp vừa ô chờ hoặc không đáp ứng nhu cầu bảo trì.

Vì vậy, việc lựa chọn kích thước nắp hố ga cần dựa trên:

• Kích thước cổ hố hoặc ô chờ thực tế.

• Không gian cần thiết cho kiểm tra và bảo trì.

• Loại thiết bị cần đưa qua miệng hố.

• Vị trí lắp đặt.

• Tải trọng khai thác.

• Vật liệu nắp.

• Kiểu khung âm hoặc khung dương.

• Cấu tạo một cánh hoặc nhiều cánh.

Bài viết dưới đây giúp chủ đầu tư, tư vấn thiết kế và nhà thầu đọc đúng bản vẽ, chọn đúng kích thước và hạn chế sai sót khi đặt mua sản phẩm.

Kích Thước Nắp Hố Ga Được Hiểu Như Thế Nào?

Một bộ nắp hố ga hoàn chỉnh thường gồm khung bao và phần nắp tháo mở. Với một số model, sản phẩm còn có bản lề, khóa, gioăng giảm chấn, móc nâng hoặc dầm đỡ trung gian.

Khi nói đến kích thước, cần xác định rõ đang đo bộ phận nào.

Trong bản vẽ kỹ thuật, các ký hiệu thường gặp gồm:

• AxB: kích thước phủ bì khung.

• axb: kích thước thông thủy.

• H: chiều cao khung.

• D: đường kính đối với nắp tròn.

• t: chiều dày tại vị trí xác định.

• L xW: chiều dài và chiều rộng tấm nắp.

📌 Lưu ý: Tên gọi thương mại chỉ có ý nghĩa khi đi kèm bản vẽ hoặc thông tin điểm đo. Không nên đặt hàng chỉ bằng câu “nắp hố ga 900×900” mà không nói rõ 900×900 là thông thủy hay phủ bì.

Vì Sao Cùng Ghi 900×900 mm Nhưng Sản Phẩm Có Thể Khác Nhau?

Đây là một trong những nguyên nhân phổ biến gây sai kích thước khi đặt hàng:

• Trường hợp 1: 900×900 mm là kích thước phủ bì: Kích thước ngoài của khung là 900×900 mm, nhưng thông thủy có thể chỉ khoảng 700×700, 750×750 mm tùy tiết diện khung.

• Trường hợp 2: 900×900 mm là kích thước thông thủy: Khoảng mở bên trong là 900×900 mm. Khi cộng thêm bề rộng khung, kích thước phủ bì có thể lên đến 1050×1050 hoặc 1100×1100 mm.

• Trường hợp 3: Tấm nắp 900×900 mm: Kích thước này chỉ nói đến riêng phần cánh nắp. Kích thước phủ bì và thông thủy vẫn cần được xác định riêng.

• Trường hợp 4: Khung vuông nhưng thông thủy tròn: Phủ bì khung là 900×900 mm nhưng thông thủy là D700 hoặc D750mm.

• Trường hợp 5: Cùng phủ bì nhưng khác chiều cao khung: Chiều cao khung có thể là 75, 80, 100 hoặc 120 mm, ảnh hưởng trực tiếp đến cao độ hoàn thiện và bệ neo bê tông.

• Trường hợp 6: Cùng kích thước nhưng khác cấp tải: Nắp 900×900 mm dùng cho vỉa hè có cấu tạo hệ gân chịu lực khác hoàn toàn bộ nắp lắp ở lòng đường.

Kích thước danh nghĩa không thể thay thế bản vẽ kỹ thuật và cấp tải của sản phẩm.

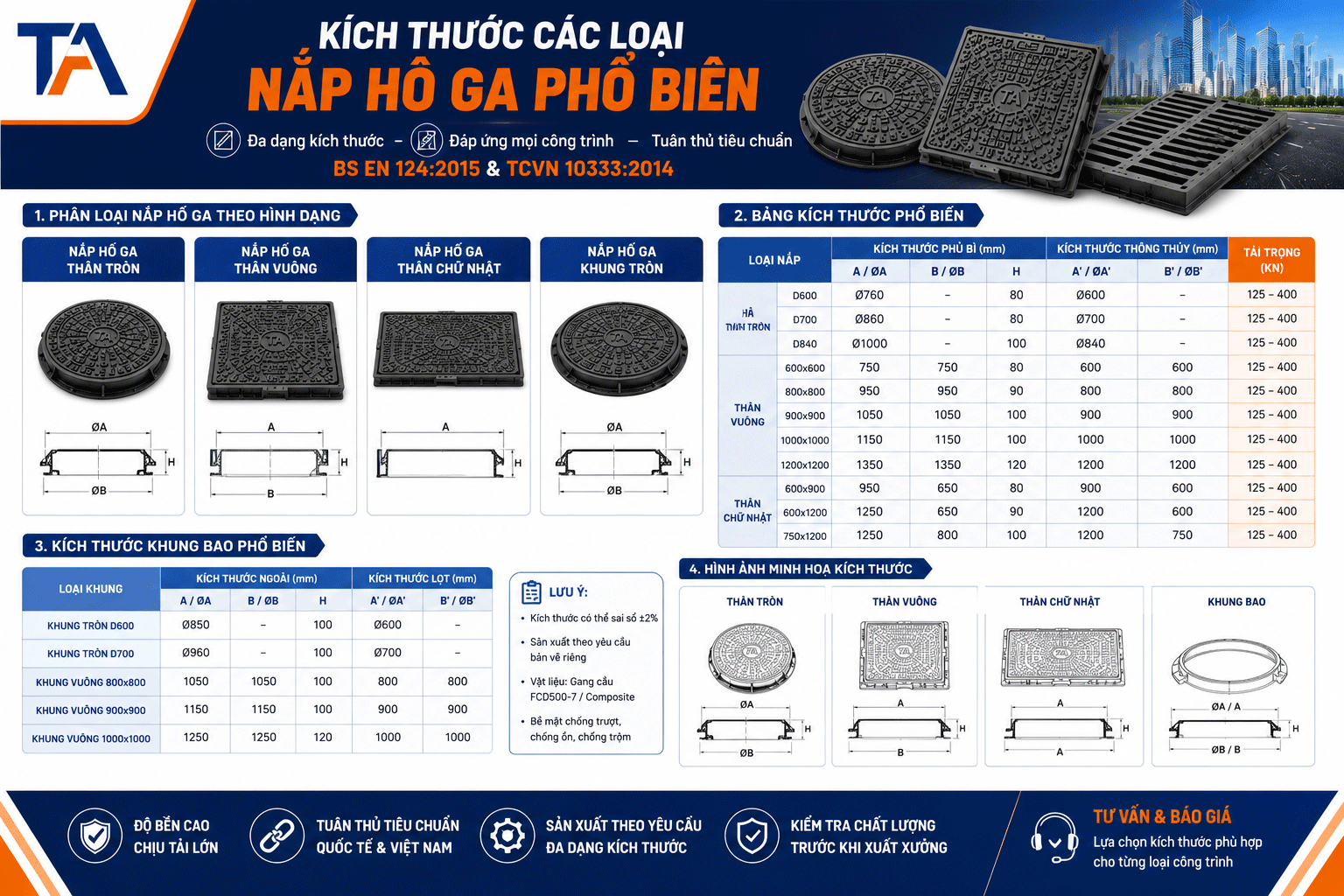

Các Kích Thước Nắp Hố Ga Phổ Biến

Dưới đây là nhóm kích thước thường gặp trong thiết kế và đặt hàng:

Nắp Hố Ga 500×500 mm

Kích thước 500×500 mm thường được sử dụng cho các hố kỹ thuật nhỏ, bể van, hố kiểm tra trong nhà máy hoặc khuôn viên có không gian hạn chế. Thuận tiện vận chuyển, lắp đặt nhưng miệng mở có thể nhỏ nếu công nhân cần xuống hố hoặc đưa thiết bị cồng kềnh qua.

Nắp Hố Ga 600×600 mm

Phù hợp với các hố ga khu dân cư, vỉa hè, sân vườn, bể van. Nếu phủ bì khung là 600×600 mm, thông thủy có thể nhỏ hơn 500×500 mm; nếu thông thủy là 600×600 mm, phủ bì có thể lớn hơn 700×700 mm.

Nắp Hố Ga 700×700 mm Và 750×750 mm

Tạo không gian mở rộng hơn, phù hợp cho hố ga thoát nước quy mô vừa, bể cáp, bể van trong khu công nghiệp cần thao tác bảo trì thường xuyên.

Nắp Hố Ga 800×800 mm Và 850×850 mm

Đây là nhóm kích thước phổ biến trong hạ tầng đô thị, khu công nghiệp và công trình giao thông. Cung cấp khoảng mở rộng rãi cho việc nạo vét bùn cặn và bảo trì. Các dòng nắp hố ga gang ở nhóm kích thước này thường được ưu tiên tại khu vực có xe tải di chuyển qua nhờ khả năng chịu uốn và phân bổ ứng suất tốt.

Nắp Hố Ga 900×900 mm

Sử dụng phổ biến tại lòng đường, khu công nghiệp, bến bãi, kho vận. Do nhịp thông thủy lớn làm tăng mômen uốn, sản phẩm đòi hỏi hệ gân tăng cứng sâu hơn, chiều dày thành nắp lớn hơn và kiểm soát phẳng tốt hơn.

Nắp Hố Ga 1000×1000 mm Và Kích Thước Lớn

Phục vụ các giếng thu lớn hoặc cần đưa máy bơm, van xả qua miệng hố. Vì một tấm nắp gang đơn lớn sẽ rất nặng, giải pháp tối ưu là chia thành 2 cánh, 4 cánh tam giác hoặc sử dụng bản lề trợ lực.

Kích Thước Nắp Vuông Và Nắp Tròn Khác Nhau Thế Nào?

Chọn Kích Thước Theo Từng Loại Công Trình

• Nhà ở, sân vườn: 500×500 hoặc 600x600mm (Tải nhẹ).

• Khu dân cư, vỉa hè đô thị: 600×600 đến 850x850mm. Tại các vị trí dải cây xanh hoặc đô thị cần tính thẩm mỹ cao và chống mất cắp, dòng sản phẩm nắp hố ga composite nhẹ và đa dạng màu sắc là giải pháp thay thế rất phù hợp.

• Lòng đường, Quốc lộ: 850×850, 900x900mm hoặc theo bản vẽ chỉ dẫn (Chú trọng tải động và cấp chịu tải D400).

• Khu công nghiệp, Bến bãi: 800×800 đến 1000x1000mm trở lên (Chú trọng xe container và tần suất qua lại).

• Bể cáp điện lực, viễn thông: Chọn theo kích thước bể, thường chia nhiều cánh có bản lề.

Nắp Gang Và Composite Có Dùng Cùng Kích Thước Không?

Nắp gang và composite có thể được sản xuất cùng kích thước danh nghĩa, nhưng cấu tạo chiều cao khung, chiều dày thành nắp và vùng tựa thường khác nhau.

Một bộ nắp gang và composite cùng ghi 900×900 mm không có nghĩa là có thể lắp chung khung hay thay thế trực tiếp cho nhau. Khi muốn thay đổi vật liệu đúc, nhà thầu cần đối chiếu lại toàn bộ bản vẽ lắp ghép.

Hướng Dẫn Đo Kích Thước Nắp Hố Ga Hiện Trạng

Khi cần thay nắp cũ, quy trình đo chính xác bao gồm:

1. Làm sạch khung: Loại bỏ bùn đất, bê tông thừa tại mép khung.

2. Đo thông thủy (CO): Đo khoảng mở bên trong tại nhiều vị trí.

3. Đo phủ bì (OS): Đo kích thước ngoài cùng của khung theo hai phương.

4. Đo chiều cao khung (H): Đo từ đáy khung lên mặt hoàn thiện.

5. Đo vùng tựa: Đo bề rộng và chiều sâu phần nắp ngồi trên khung.

6. Xác định chi tiết: Ghi nhận kiểu khung (khung âm/khung dương), bản lề, khóa, gioăng chống ồn.

Thông Tin Cần Cung Cấp Khi Đặt Hàng

Quy Trình Lựa Chọn Kích Thước Tại Thành An

Công ty TNHH Thương mại và Sản xuất Thành An tiếp nhận yêu cầu kích thước dựa trên bản vẽ kỹ thuật hoặc khảo sát hiện trạng thực tế:

• Sở hữu hàng trăm bộ khuôn đúc chuẩn: Sẵn sàng cung cấp ngay các kích thước nắp hố ga phổ thông như 600×600, 800×800, 850×850, 900×900,1000x1000mm đạt chuẩn BS EN 124 và TCVN 10333.

• Gia công đúc theo bản vẽ riêng: Với năng lực đúc gang khoảng 5.000 tấn/năm và 2.000 tấn composite/năm, Thành An hỗ trợ điều chỉnh phủ bì khung, chiều cao chôn móng và dập logo dự án theo đúng yêu cầu. Khách hàng có thể tìm hiểu thêm tại trang năng lực sản xuất Thành An.

Quý nhà thầu, chủ đầu tư có nhu cầu bóc tách bản vẽ hoặc cần đặt đúc nắp hố ga theo kích thước đặc thù có thể đăng ký nhận báo giá theo kích thước trực tiếp với đội ngũ kỹ sư của chúng tôi.

Kết Luận

Kích thước nắp hố ga không thể xác định chỉ bằng tên gọi 600×600, 850×850 hay 900×900 mm. Mỗi kích thước phải được hiểu rõ là thông thủy, phủ bì, tấm nắp hay ô chờ bê tông. Cách đặt hàng an toàn nhất là cung cấp đầy đủ bản vẽ kỹ thuật, thông thủy, phủ bì, chiều cao khung, vật liệu và cấp tải trọng trước khi sản xuất hàng loạt.

Câu Hỏi Thường Gặp (FAQ)

1. Kích thước nắp hố ga 600×600 là thông thủy hay phủ bì?

Trả lời: Không có quy ước chung cho mọi nhà sản xuất. Giá trị 600×600 mm có thể là thông thủy, phủ bì hoặc kích thước tấm nắp. Cần kiểm tra bản vẽ chi tiết trước khi đặt hàng.

2. Nắp gang và composite cùng kích thước danh nghĩa có lắp thay nhau được không?

Trả lời: Không mặc nhiên. Khung bao, chiều cao chôn móng, vùng tựa truyền lực và cấu tạo gân của hai dòng vật liệu có thể khác nhau. Cần đối chiếu bản vẽ lắp ghép trước khi thay đổi.

3. Kích thước nào phù hợp để người xuống bảo trì an toàn?

Trả lời: Đường kính thông thủy tối thiểu để công nhân mang thiết bị bảo hộ có thể chui xuống giếng bảo trì an toàn là >600mm (tương đương nắp phủ bì từ 800x800mm trở lên).
