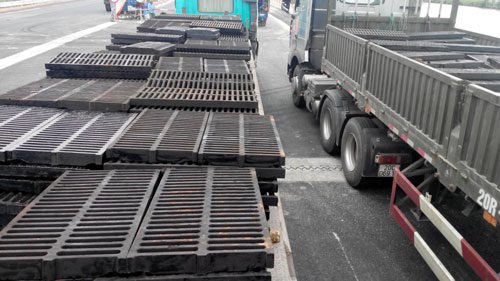

Song Thoát Nước Gang Cầu 1000×500x57mm Chịu Tải C250
Song thoát nước gang cầu 1000×500x57mm là sản phẩm thu nước mặt được sử dụng phổ biến trong hệ thống hạ tầng giao thông, khu đô thị, khu công nghiệp và nhà máy. Với kích thước phủ bì 1000 × 500 mm, chiều cao 57 mm, vật liệu gang cầu, khả năng chịu tải 250 kN (25 tấn) và bề mặt sơn nhựa đường, sản phẩm đáp ứng yêu cầu về khả năng thoát nước, độ bền cơ học và tuổi thọ trong điều kiện khai thác ngoài trời. Theo bản vẽ kỹ thuật, sản phẩm được thiết kế dạng song chắn rác không khung, dung sai chế tạo ±5 mm, phù hợp lắp đặt cho nhiều loại rãnh thu nước trong các công trình hạ tầng.
Song thoát nước gang cầu 1000×500x57mm
1000 × 500 × 57 mm
Gang cầu
C250 (250 kN – 25 tấn)
Sơn nhựa đường
Theo bản vẽ tiêu chuẩn hoặc theo yêu cầu dự án
TÓM TẮT SẢN PHẨM
Trong hệ thống thoát nước đô thị, song thoát nước gang cầu kích thước 1000×500mm là một trong những quy cách được sử dụng phổ biến nhờ khả năng cân bằng giữa diện tích thu nước, khả năng chịu tải và chi phí đầu tư. Kích thước này phù hợp với nhiều loại rãnh thu nước dọc đường giao thông, khu công nghiệp, bãi đỗ xe và khuôn viên nhà máy, nơi yêu cầu vừa đảm bảo lưu lượng thoát nước vừa chịu được tải trọng phương tiện.
Theo bản vẽ kỹ thuật, sản phẩm được thiết kế dạng song chắn rác không khung, kích thước 1000×500×57 mm, chế tạo từ gang cầu, chịu tải 250 kN (25 tấn), dung sai ±5 mm và được phủ sơn nhựa đường nhằm tăng khả năng bảo vệ bề mặt trong điều kiện làm việc ngoài trời.
Là một trong những quy cách thuộc danh mục song thoát nước gang, sản phẩm đáp ứng yêu cầu kỹ thuật của nhiều công trình hạ tầng giao thông, khu công nghiệp và khu đô thị. Bên cạnh việc sản xuất theo quy cách tiêu chuẩn, Thành An còn nhận gia công theo bản vẽ nhằm đáp ứng các yêu cầu riêng của từng dự án.

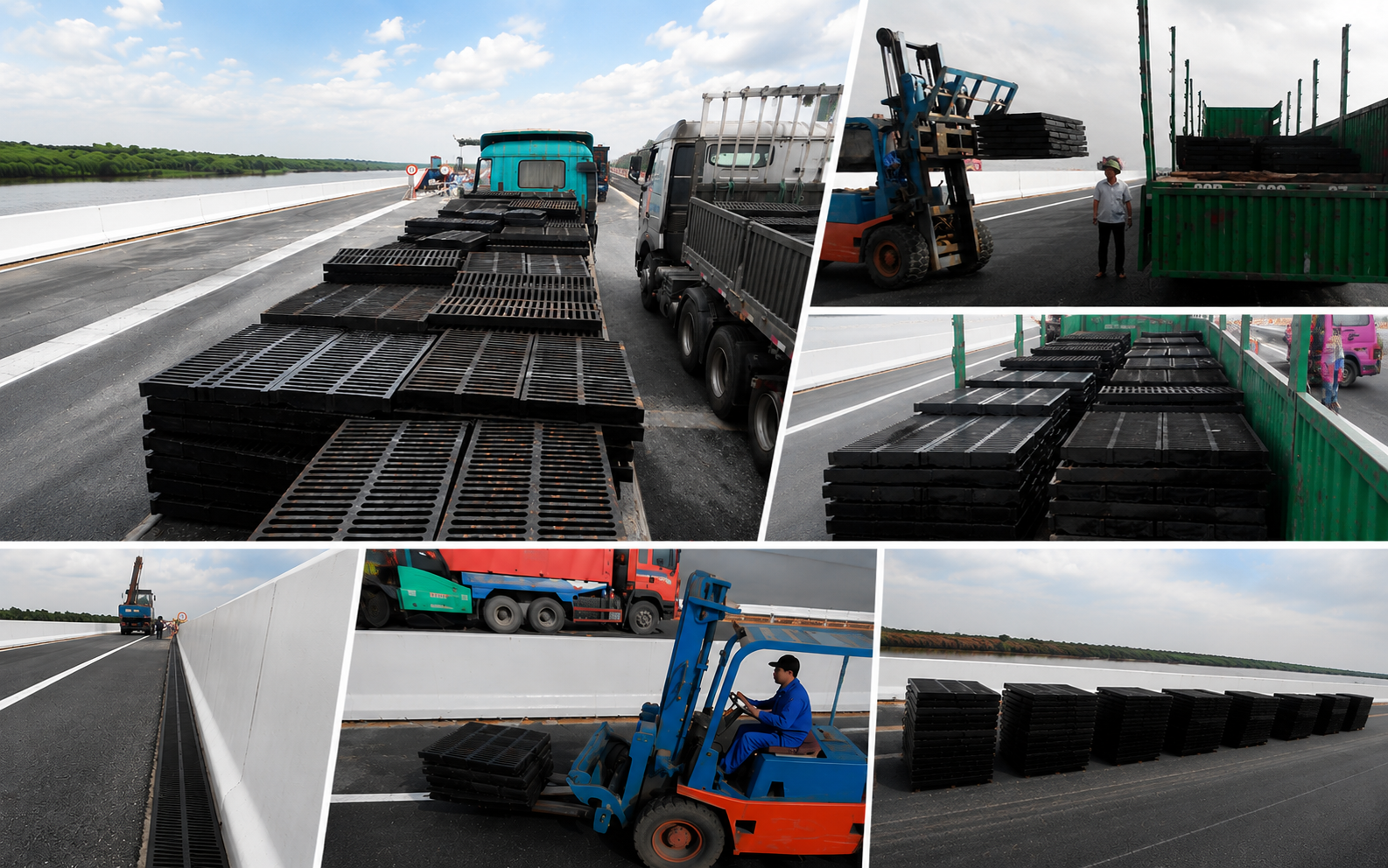

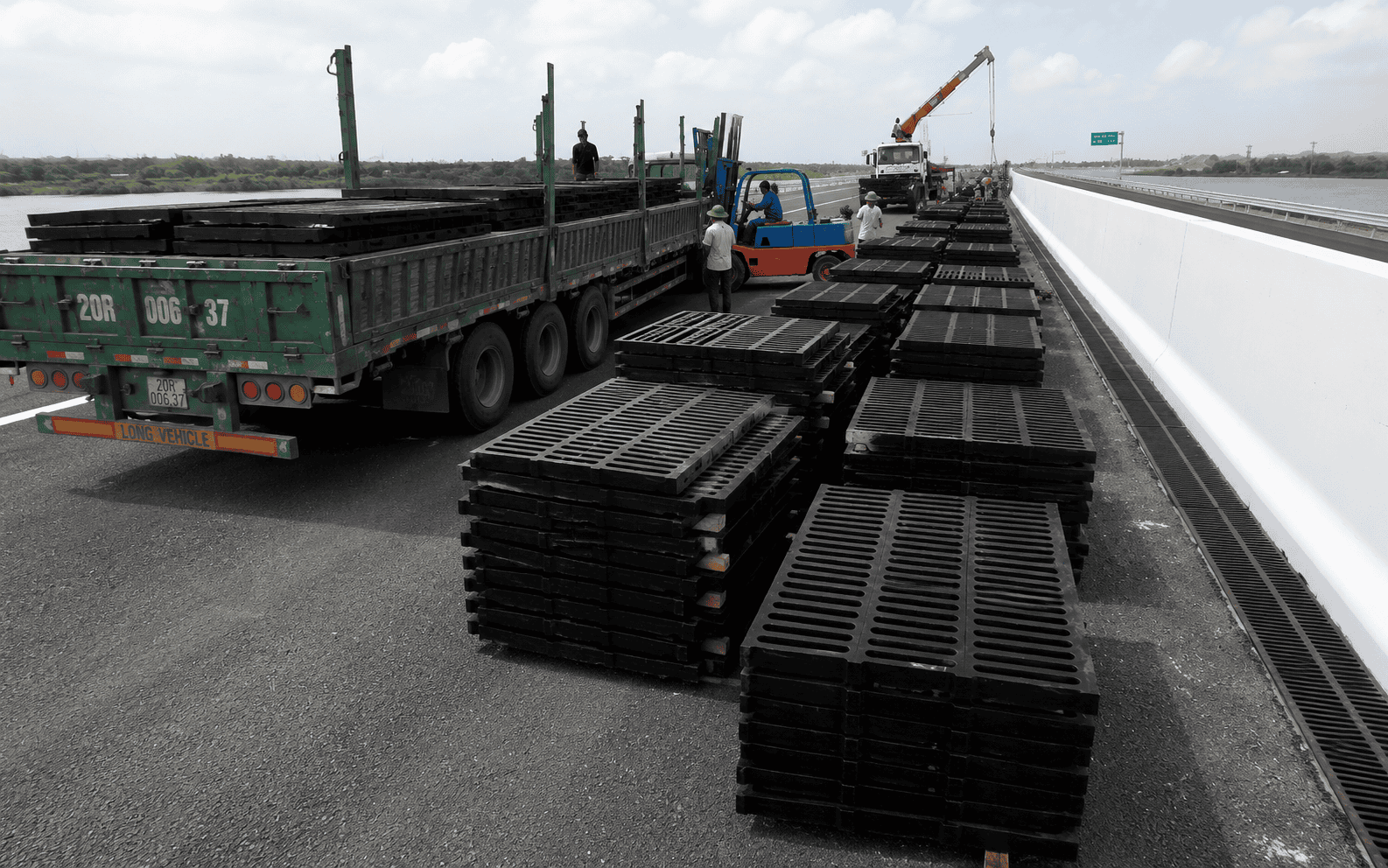

Năng lực sản xuất của Thành An còn được thể hiện qua việc doanh nghiệp nằm trong danh sách nhà sản xuất, nhà cung cấp được chấp thuận bổ sung nguồn vật liệu phục vụ Dự án cao tốc Tuyên Quang – Hà Giang (giai đoạn 1). Quý khách có thể tham khảo thêm các dự án tiêu biểu để hiểu rõ hơn về năng lực cung cấp và kinh nghiệm thực tế của doanh nghiệp.
Nếu cần lựa chọn quy cách phù hợp hoặc sản xuất theo bản vẽ, Quý khách vui lòng liên hệ kỹ thuật để được đội ngũ kỹ sư của Thành An tư vấn giải pháp, kiểm tra bản vẽ và hỗ trợ báo giá theo đúng yêu cầu công trình.
THÔNG SỐ KỸ THUẬT
| Tên sản phẩm | Song thoát nước gang cầu không khung |
| Kích thước phủ bì | 1000 × 500 mm |
| Chiều cao | 57 mm |
| Loại sản phẩm | Song chắn rác không khung |
| Vật liệu | Gang cầu |
| Dung sai chế tạo | ±5 mm |
| Cấp tải | C250 – 250 kN (25 tấn) |
| Lớp phủ bề mặt | Sơn nhựa đường |
| Tiêu chuẩn sản xuất | Theo bản vẽ kỹ thuật và yêu cầu dự án |
| Hình thức cung cấp | Sản xuất theo bản vẽ hoặc theo quy cách tiêu chuẩn |
BẢN VẼ KỸ THUẬT (Tham khảo)
KÍCH THƯỚC THAM KHẢO (mm)
| Kích thước khung (AxB) | Kích thước nắp (CxD) | H1 (mm) | H2 (mm) | Tải trọng |
|---|---|---|---|---|
| 1000x500mm | 1000x500mm | 57mm | 57mm | 250KN |
* Kích thước, tải trọng có thể thay đổi theo yêu cầu bản vẽ và thiết kế công trình.
ỨNG DỤNG THỰC TẾ
Đường giao thông đô thị
Khu công nghiệp và nhà máy
Bãi đỗ xe và trung tâm thương mại
ƯU ĐIỂM KỸ THUẬT
Khả năng thu nước hiệu quả cho nhiều loại công trình
Với kích thước 1000 × 500 mm, sản phẩm tạo ra diện tích thu nước lớn hơn so với các quy cách 1000 × 300 mm hoặc 1000 × 400 mm. Điều này giúp nước mưa được thu gom nhanh hơn, giảm nguy cơ đọng nước trên bề mặt đường và hạn chế tình trạng ngập cục bộ tại các khu vực có lưu lượng nước lớn.
Gang cầu chịu tải C250 phù hợp với nhiều tuyến giao thông
Sản phẩm được chế tạo từ gang cầu với cấp tải C250 (250 kN – 25 tấn), phù hợp với các tuyến đường đô thị, khu công nghiệp, bãi đỗ xe, nhà máy và nhiều công trình hạ tầng kỹ thuật khác.
Kết cấu tăng cứng giúp phân bố tải trọng đồng đều
Theo bản vẽ kỹ thuật, mặt dưới của song chắn được bố trí nhiều gân chịu lực chạy theo phương ngang và phương dọc.
Sơn nhựa đường bảo vệ bề mặt
Sau khi hoàn thiện, sản phẩm được phủ sơn nhựa đường nhằm bảo vệ bề mặt trong quá trình vận chuyển, lưu kho và lắp đặt.
HƯỚNG DẪN LẮP ĐẶT
Kiểm tra kích thước rãnh thoát nước
Thi công khung và bệ đỡ
Lắp đặt song chắn
Kiểm tra trước khi đưa vào sử dụng
CÁC LỖI THƯỜNG GẶP
TÀI LIỆU KỸ THUẬT
CÂU HỎI THƯỜNG GẶP
YÊU CẦU BÁO GIÁ
Mỗi công trình có điều kiện khai thác, lưu lượng thoát nước và yêu cầu kỹ thuật khác nhau. Vì vậy, việc lựa chọn đúng kích thước, cấp tải trọng và kết cấu song thoát nước ngay từ giai đoạn thiết kế sẽ giúp tối ưu chi phí đầu tư, giảm chi phí bảo trì và nâng cao tuổi thọ công trình.
